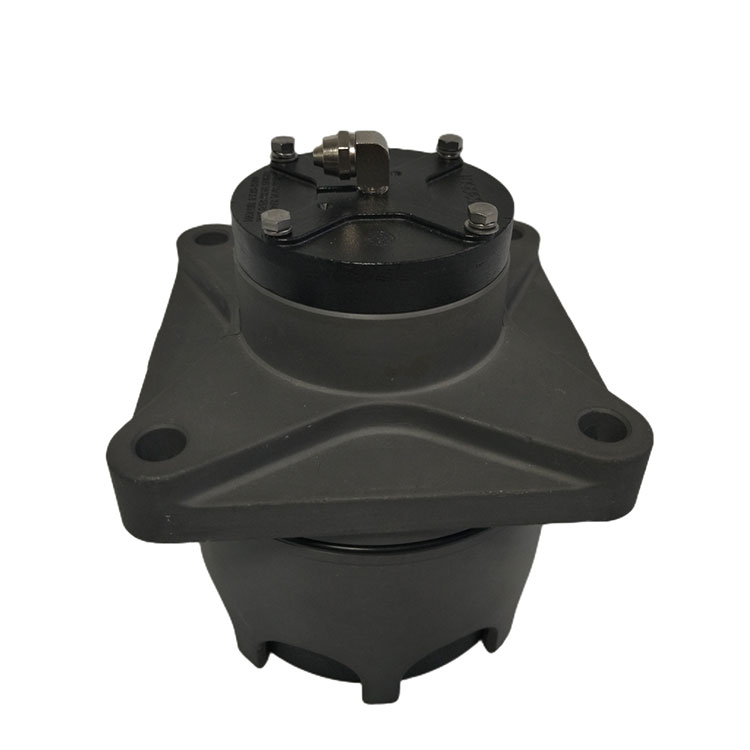

पिस्टन पल्स वाल्व

किंगडाओ स्टार मशीन व्ही 1614718 पिस्टन पल्स वाल्व्ह प्रदान करते, हे डायाफ्राम इलेक्ट्रोमॅग्नेटिक पल्स वाल्व आणि पिस्टन मेकॅनिझम डिझाइनवर आधारित आहे, एम्बेडेड स्ट्रक्चरचा अवलंब करीत आहे, मजबूत उडणारी कार्यक्षमता आणि दीर्घ सेवा जीवनासह. त्याची मुख्य वैशिष्ट्ये आहेत:

स्ट्रक्चरल वैशिष्ट्ये

इलेक्ट्रोमॅग्नेटिक पायलट हेड, पिस्टन आणि वाल्व्ह बॉडीसह बनलेले, पिस्टन रियर चेंबरचे क्षेत्र फ्रंट चेंबरपेक्षा मोठे आहे आणि वायवीय शक्ती संवेदनशील क्लोजिंग स्टेटची हमी देते.

रबर डायाफ्राम आणि प्रेशर स्प्रिंग रद्द करणे, उच्च-सामर्थ्य पिस्टन स्ट्रक्चरचा वापर, टिकाऊपणामध्ये लक्षणीय सुधारणा करते.

पिस्टन पल्स वाल्व्हचे कार्यरत तत्त्व दोन टप्प्यात विभागले गेले आहे:

उडणारी स्थितीः इलेक्ट्रिक कंट्रोलरद्वारे सिग्नल इनपुट केल्यानंतर, इलेक्ट्रोमॅग्नेटिक पायलट हेड अनलोडिंग होल उघडते आणि पिस्टनच्या फ्रंट चेंबरमधील प्रेशर गॅस पिस्टन वर उचलतो आणि उडणारी चॅनेल उघडते.

बंद स्थितीः सिग्नल अदृश्य झाल्यानंतर, अनलोडिंग होल बंद होते, पिस्टनच्या मागील चेंबरमधील गॅस प्रेशर पिस्टनला रीसेट करण्यासाठी ढकलतो आणि चॅनेल बंद आहे.

तांत्रिक मानक

कार्यरत दबाव: 0.2 ~ 0.6 एमपीए

व्होल्टेज तपशील: डीसी 24 व्ही किंवा एसी 220 व्ही/50 हर्ट्ज

संरक्षण श्रेणी: आयपी 65

कार्यरत माध्यम: स्वच्छ हवा

लागू तापमान: खोलीचे तापमान प्रकार -25 ~ 85 ℃, उच्च तापमान प्रकार -25 ~ 230 ℃.

आयुष्य: 1 दशलक्ष वेळा

पिस्टन पल्स वाल्व्हची स्थापना तपशील

सीलिंग आवश्यकता: थ्रेडेड कनेक्शन पीटीएफई कच्च्या मटेरियल टेप किंवा थ्रेड सीलंटने भरलेले असावे आणि हवा वितरण बॉक्सची एकत्रित पृष्ठभाग गुळगुळीत आणि स्वच्छ असावी.

एअर सोर्स प्रोसेसिंगः एअर वितरण बॉक्सची एअर इनलेट पाईप फिल्टर आणि रेग्युलेटरसह स्थापित केली जावी आणि संकुचित हवा कोरडी आणि अशुद्धी मुक्त आहे याची खात्री करण्यासाठी तळाशी ड्रेन वाल्व्हने सुसज्ज आहे.

प्रक्रिया अचूकता: आकार सहनशीलता आणि पृष्ठभाग उग्रपणा हे सुनिश्चित करण्यासाठी एअर पॅकेज स्थापना समाप्ती चेहरा आकृती 2 प्रक्रियेनुसार.

साफसफाईची आवश्यकता: उर्वरित मोडतोड टाळण्यासाठी एअर बॅग आणि ब्लूपाइप स्थापनेपूर्वी पूर्णपणे स्वच्छ केले पाहिजे.

कनेक्शन

गोल मॅनिफोल्डसह स्थापित करताना, कनेक्शनची जुळणी सुनिश्चित करण्यासाठी परिमाण अंजीर 3 नुसार असावे (उदा. Φ150/φ120 अपर्चर).

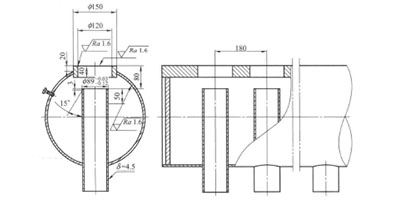

मॅनिफोल्ड कनेक्शनचे मशीनिंग डायग्राम (चित्र 2) मुख्य परिमाण निर्दिष्ट करते: 180 मिमी एकूण रुंदी, 15 ° चाम्फर, Δ = 4.5 मिमी भिंतीची जाडी.

बाह्य परिमाण

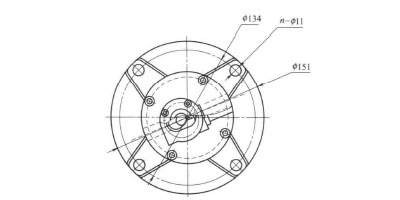

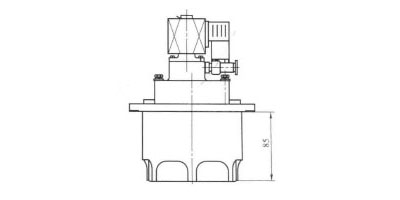

3 इंचाच्या पिस्टन पल्स वाल्व्हचे बाह्य परिमाण आकृती 3 मध्ये दर्शविले गेले आहेत, एकूण लांबी 134 मिमी आणि φ151 मिमीच्या माउंटिंग होल सारख्या की पॅरामीटर्ससह.

कॉम्पॅक्ट डिझाइन आणि लवचिक ब्लॉपीपच्या व्यवस्थेसह, वाल्व्ह औद्योगिक धूळ काढण्याच्या प्रणालीमध्ये उच्च कार्यक्षमतेच्या राख क्लीनिंगच्या मागणीसाठी योग्य आहे. पिस्टन स्ट्रक्चर आणि इलेक्ट्रोमॅग्नेटिक नियंत्रणास अनुकूलित करून, ते वेगवान प्रतिसाद आणि स्थिर ऑपरेशन साध्य करते आणि निर्यात उत्पादनांसाठी विश्वासार्हता आणि सुस्पष्टतेची कठोर आवश्यकता पूर्ण करते.

आकृती 1 आकृती 2आकृती .3
