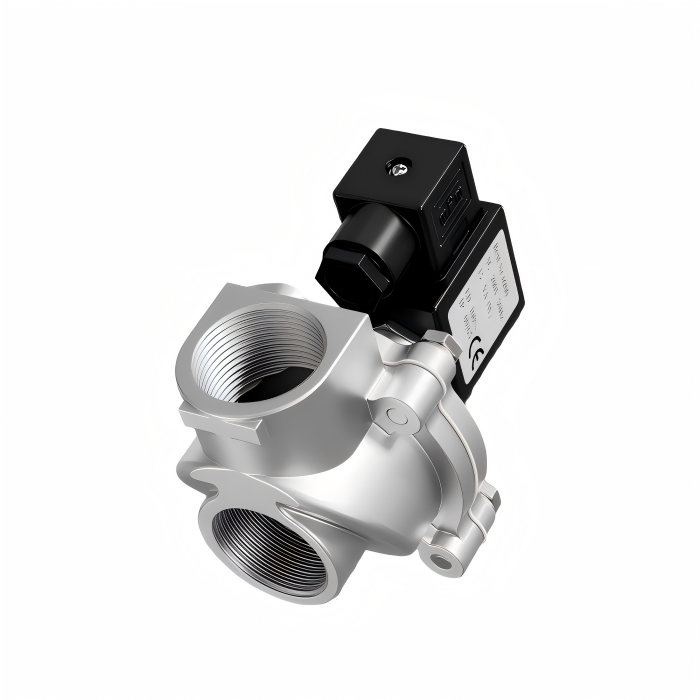

DMF-Z-20 पल्स वाल्व

DMF-Z-20 उजव्या कोनातील इलेक्ट्रोमॅग्नेटिक पल्स व्हॉल्व्ह इलेक्ट्रोमॅग्नेटिक पल्स व्हॉल्व्ह (ज्याला डायाफ्राम व्हॉल्व्ह असेही म्हणतात) पल्स-जेट बॅगहाउस डस्ट कलेक्टर्समध्ये पल्स-जेट क्लिनिंग सिस्टमसाठी कॉम्प्रेस्ड एअर “स्विच” म्हणून काम करते. पल्स-जेट कंट्रोल इन्स्ट्रुमेंटच्या सिग्नलद्वारे नियंत्रित, ते फिल्टर पिशव्यांवर पल्स-जेट साफसफाईची प्रक्रिया पंक्तीने (किंवा कंपार्टमेंट) करते, त्याची प्रक्रिया क्षमता आणि धूळ संकलन कार्यक्षमता सुनिश्चित करण्यासाठी प्रीसेट रेंजमध्ये धूळ संग्राहकाचा प्रतिकार राखतो.

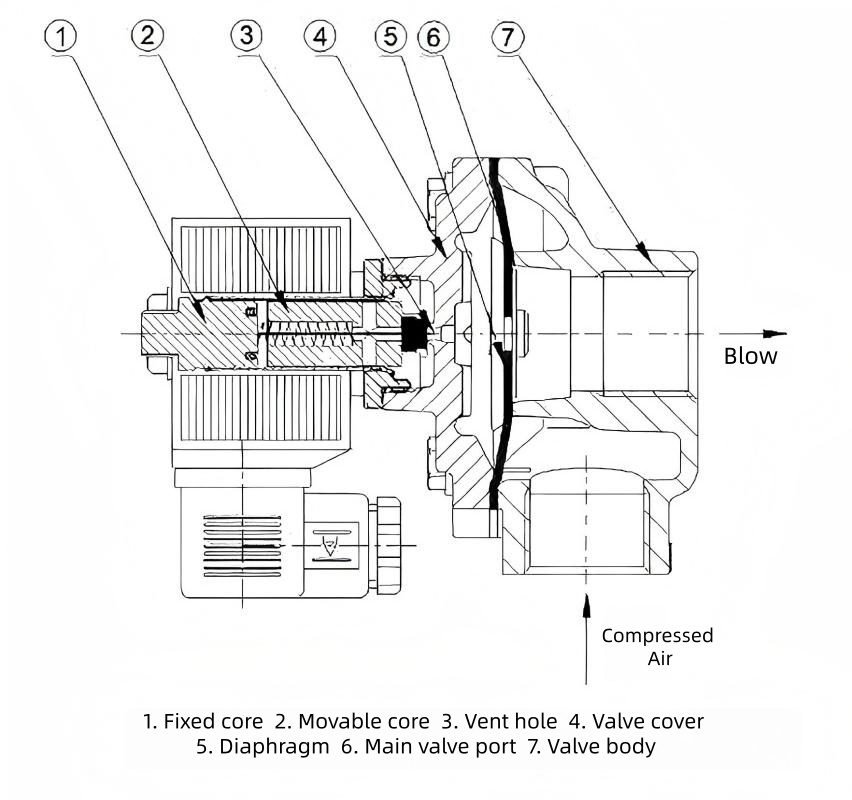

योजनाबद्ध आकृती:

संरचनात्मक वैशिष्ट्ये:

DMF-Z-20 हा उजव्या कोनातील इलेक्ट्रिक पल्स सोलेनोइड वाल्व्ह आहे. त्याची संरचनात्मक वैशिष्ट्ये खालीलप्रमाणे आहेत:

उजव्या कोनाची रचना: इनलेट आणि आउटलेट 90° कोन बनवतात, ज्यामुळे हवेच्या टाक्या आणि धूळ संग्राहक ब्लो पाईप्स दरम्यान स्थापित करण्यासाठी गुळगुळीत वायुप्रवाह आणि अनुकूलता सुनिश्चित होते.

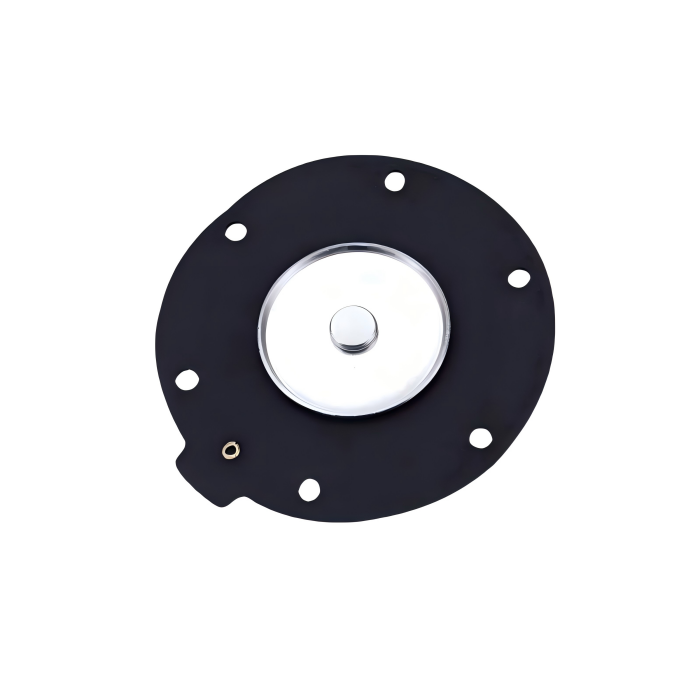

मुख्य घटक: इलेक्ट्रोमॅग्नेटिक हेड, डायाफ्राम, वाल्व बॉडी आणि स्प्रिंग समाविष्ट आहे. व्हॉल्व्ह बॉडी मिश्रधातू ॲल्युमिनियमपासून बनलेली असते, तर डायाफ्राममध्ये सामान्यत: नायट्रिल रबर फॅब्रिक-प्रबलित रचना असते, ज्यामुळे पोशाख प्रतिरोध आणि उच्च सीलिंग कार्यप्रदर्शन मिळते.

कनेक्शन पद्धत: 20 मिमीच्या नाममात्र व्यासासह G3/4" कनेक्शन थ्रेडची वैशिष्ट्ये आहेत.

डायाफ्राम ऍक्च्युएशन: वायवीय दाब भिन्नता द्वारे संचालित. ऊर्जावान झाल्यावर, सोलेनॉइड हेड मागील चेंबरचा दाब बाहेर काढण्यासाठी रिलीफ पोर्ट उघडते, ज्यामुळे फ्रंट चेंबर गॅस ब्लोबॅकसाठी डायाफ्राम उचलू शकतो. डी-एनर्जायझेशन केल्यावर, स्प्रिंग छिद्र बंद करण्यासाठी रीसेट होते, सीलबंद स्थिती पुनर्संचयित करते.

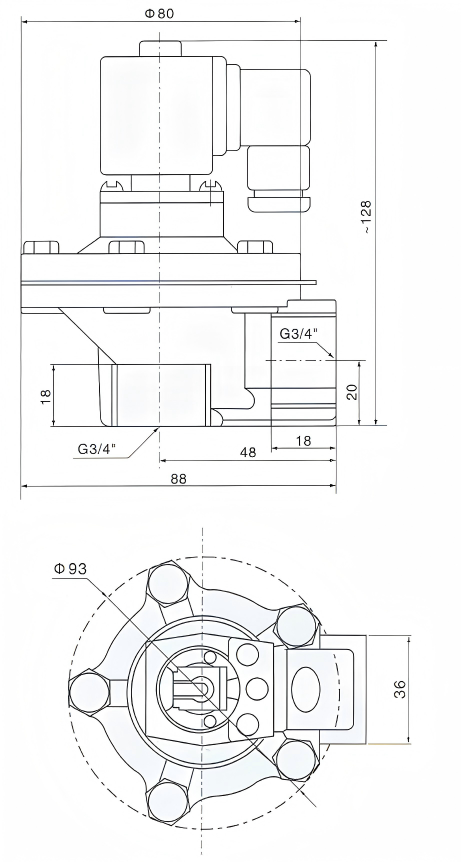

DMF-Z-20 एकूण परिमाणे:

तांत्रिक तपशील:

कामाचे तत्व:

DMF-Z-20 उजव्या कोनातील इलेक्ट्रोमॅग्नेटिक पल्स व्हॉल्व्ह डायाफ्राम इलेक्ट्रोमॅग्नेटिक पल्स व्हॉल्व्हला पुढील आणि मागील एअर चेंबरमध्ये विभाजित करतो. जेव्हा संकुचित हवा पुरवली जाते, तेव्हा ती थ्रॉटल ओरिफिसमधून मागील चेंबरमध्ये प्रवेश करते. या टप्प्यावर, मागील चेंबर प्रेशर डायफ्राम असेंब्लीला वाल्व आउटलेट सील करण्यास भाग पाडते, इलेक्ट्रोमॅग्नेटिक पल्स व्हॉल्व्ह "बंद" स्थितीत ठेवते.

पल्स जेट कंट्रोल इन्स्ट्रुमेंटमधून इलेक्ट्रिकल सिग्नलमुळे वाल्व आर्मेचर मागे घेण्यास कारणीभूत ठरते. हे मागील चेंबरमधील एक्झॉस्ट पोर्ट उघडते, ते वेगाने निराश होते. डायाफ्राम असेंब्ली मागे सरकते, ज्यामुळे वाल्व्ह आउटलेटमधून संकुचित हवा जाऊ शकते. वाल्व "ओपन" स्थितीत प्रवेश करतो.

जेव्हा पल्स जेट कंट्रोलरकडून विद्युत सिग्नल बंद होतो, तेव्हा इलेक्ट्रोमॅग्नेटिक पल्स वाल्वचे आर्मेचर रीसेट होते. मागील चेंबरचे एक्झॉस्ट पोर्ट बंद होते, आणि मागील चेंबरमध्ये दबाव वाढतो, ज्यामुळे डायफ्राम असेंब्लीला वाल्व आउटलेटच्या विरूद्ध कडकपणे सील करण्यास भाग पाडते. इलेक्ट्रोमॅग्नेटिक पल्स व्हॉल्व्ह "बंद" स्थितीत परत येतो.

अर्ज क्षेत्रे:

DMF-Z-20 कोर हे पल्स-जेट बॅगहाऊस डस्ट कलेक्टर क्लीनिंग सिस्टमसाठी डिझाइन केलेले आहे, फिल्टर बॅग, फिल्टर काडतुसे, सिरॅमिक ट्यूब आणि इतर फिल्टरेशन घटकांशी सुसंगत आहे. हे ब्लोबॅक सिस्टमसाठी कॉम्प्रेस्ड एअर “स्विच” म्हणून काम करते. त्याचे अनुप्रयोग उच्च-धूळ औद्योगिक सेटिंग्जमध्ये केंद्रित आहेत:

पर्यावरणीय धूळ नियंत्रण:पल्स-जेट क्लीनिंग सिस्टम विविध बॅगहाऊस/काड्रिज डस्ट कलेक्टर्सशी सुसंगत आहेत.

औद्योगिक उत्पादन:बांधकाम साहित्य (सिमेंट/चुना), धातूविज्ञान (स्टील/स्मेल्टिंग), खाणकाम, रसायने, औषधी, खाद्य प्रक्रिया, लाकूडकाम, पेपरमेकिंग इ.

इतर अनुप्रयोग:न्युमॅटिक कन्व्हेइंग सिस्टीम आणि पल्स-जेट साफसफाईची आवश्यकता असलेल्या उपकरणे/ऑपरेटिंग परिस्थितींमध्ये सहाय्यक फुंकणे.
