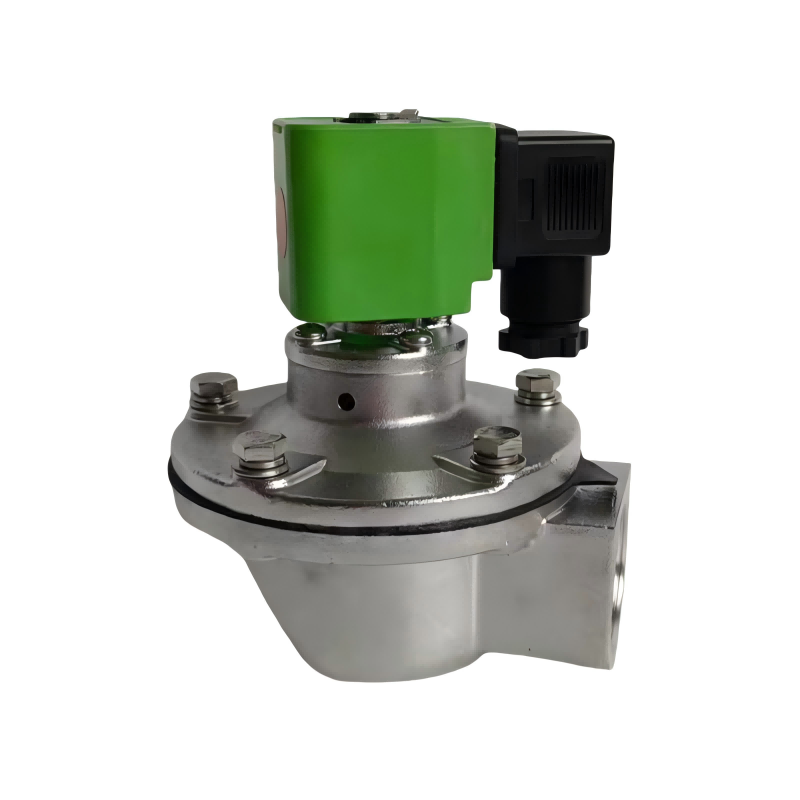

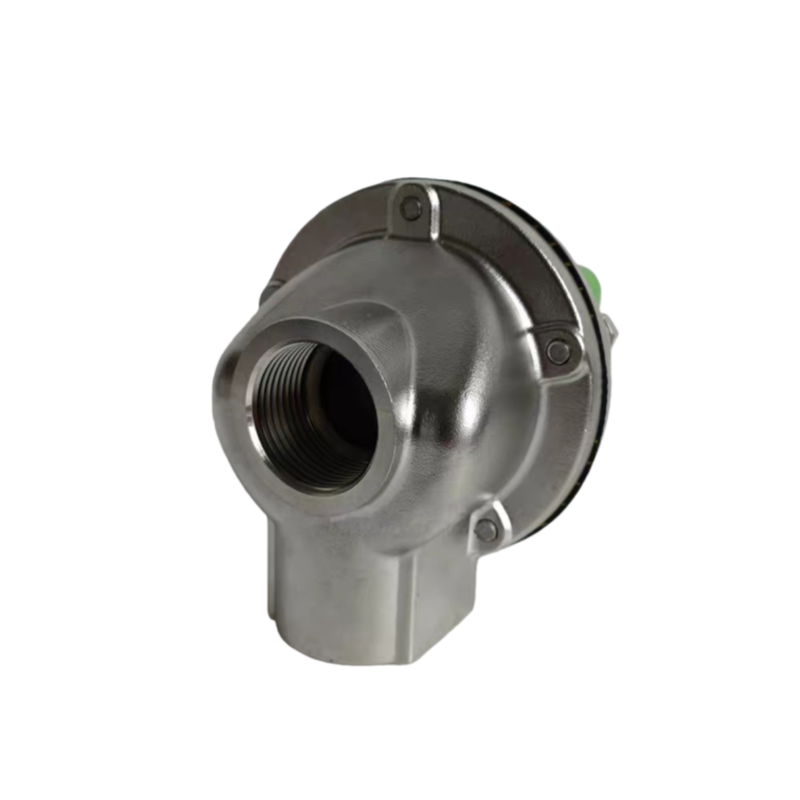

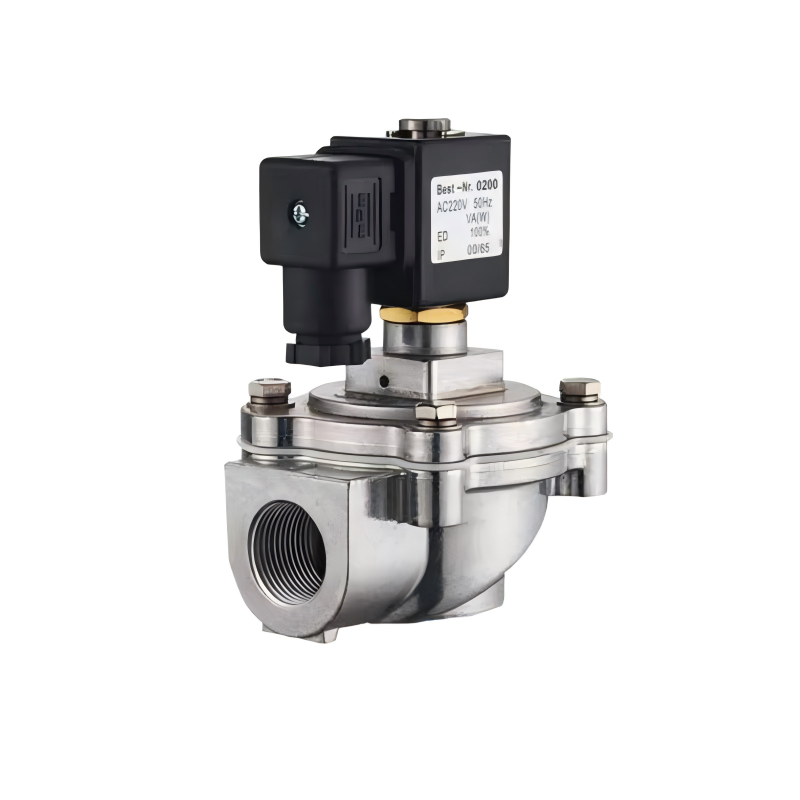

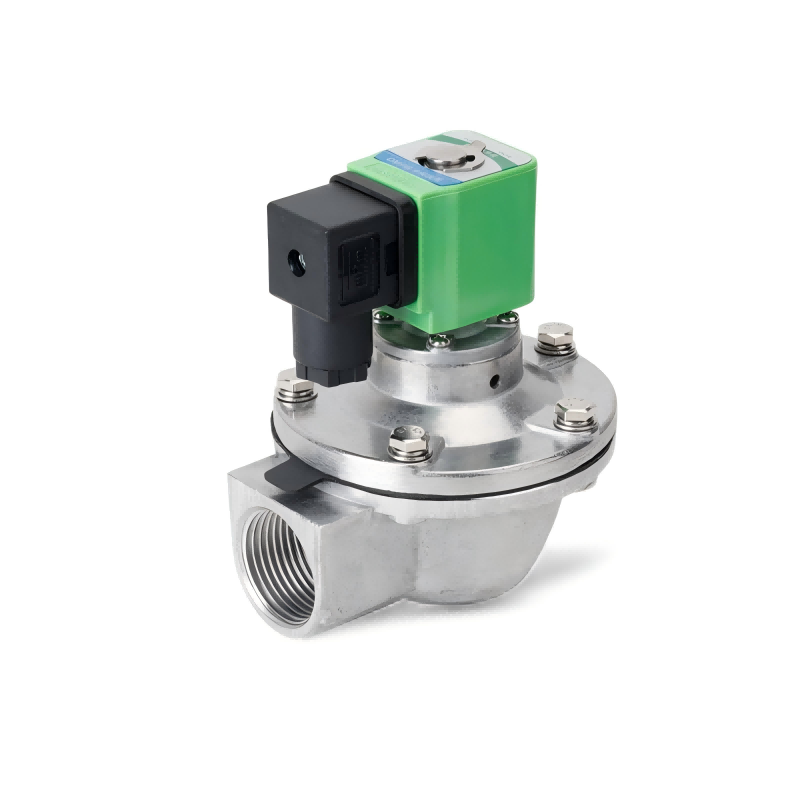

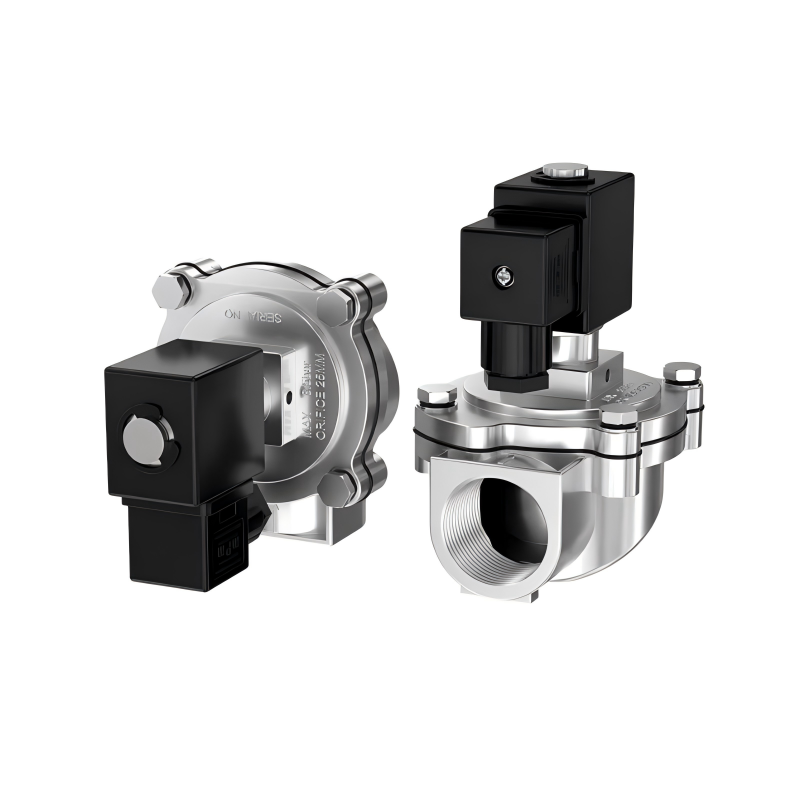

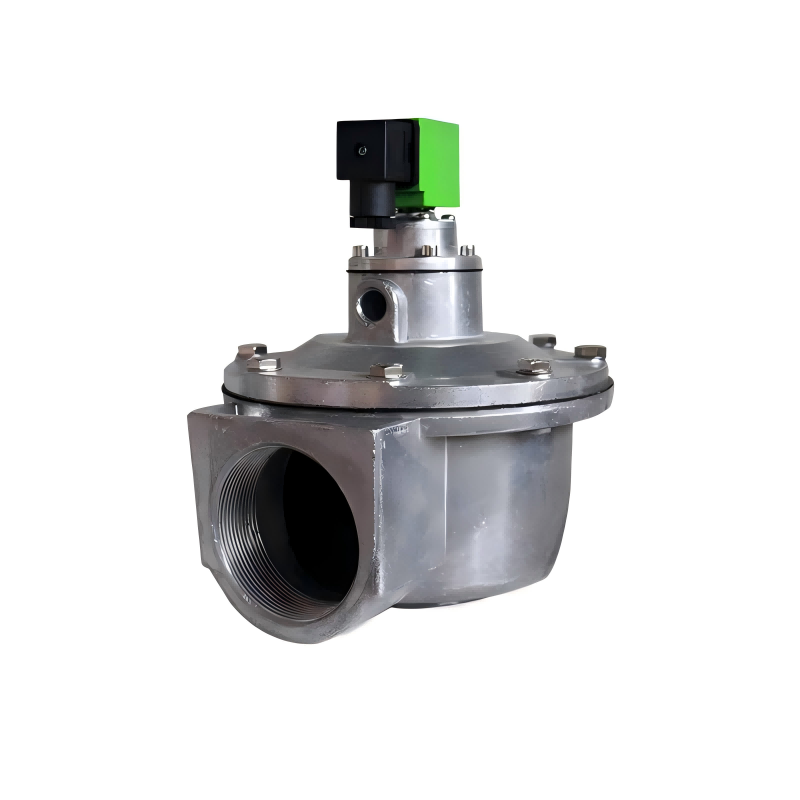

DMF-Z पल्स वाल्व

DMF-Z उजव्या कोनातील इलेक्ट्रोमॅग्नेटिक पल्स व्हॉल्व्ह हा एक विशेष सोलेनोइड वाल्व आहे जो विशेषतः बॅगहाऊस डस्ट कलेक्टर्ससह वापरण्यासाठी डिझाइन केलेला आहे. हे पल्स-जेट बॅगहाउस डस्ट कलेक्टर्समध्ये पल्स-जेट क्लिनिंग सिस्टमसाठी कॉम्प्रेस्ड एअर स्विच म्हणून काम करते. पल्स-जेट कंट्रोल इन्स्ट्रुमेंटमधून आउटपुट सिग्नलद्वारे नियंत्रित, ते फिल्टर बॅगवर पल्स-जेट क्लीनिंग क्रमाने करते (किंवा चेंबर बाय चेंबर). हे प्रीसेट रेंजमध्ये धूळ कलेक्टरचा प्रतिकार राखते, फिल्टर पिशव्यांमधून धूळ झटकण्याचे उद्दिष्ट साध्य करताना त्याची प्रक्रिया क्षमता आणि धूळ गोळा करण्याची कार्यक्षमता सुनिश्चित करते.

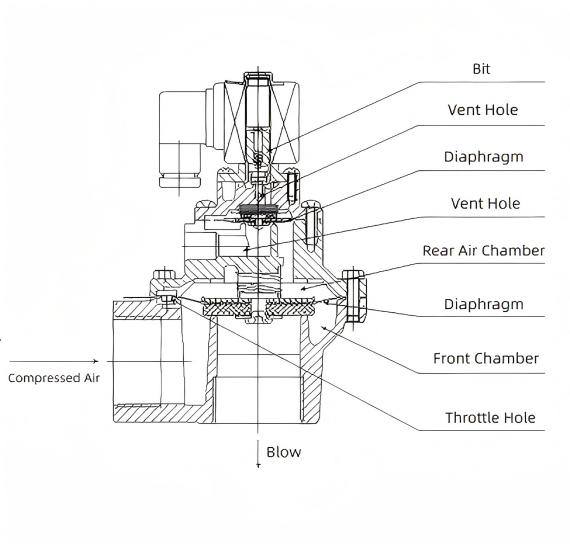

योजनाबद्ध आकृती

स्ट्रक्चरल वैशिष्ट्ये

DMF-Z उजव्या कोन इलेक्ट्रोमॅग्नेटिक पल्स व्हॉल्व्हचे वाल्व बॉडी आणि कव्हर डाय-कास्ट ॲल्युमिनियम मिश्र धातुपासून तयार केले जाते. पृष्ठभागाच्या उपचारानंतर, ते उत्कृष्ट गंज प्रतिकार प्रदर्शित करतात. डायाफ्राम आणि सीलिंग गॅस्केट व्हल्कनाइज्ड आणि नवीन प्रक्रिया वापरून संमिश्र आहेत. इलेक्ट्रोमॅग्नेटिक पायलट हेड चुंबकीय सामग्री आणि स्टेनलेस स्टील चुंबकीय संरक्षण सामग्री बनलेले आहे. स्प्रिंग्स आणि फास्टनर्स हे सर्व स्टेनलेस स्टीलचे बनलेले आहेत. एअर डिस्ट्रीब्युटर (एअर चेंबर) कनेक्शन पाईप आणि डस्ट कलेक्टर ब्लोपाइप अनुक्रमे वाल्व इनलेट आणि आउटलेटमध्ये घातल्या जातात. कम्प्रेशन नट्स घट्ट करून दोन्ही टोके सील केली जातात. विविध हवा हाताळणी (शुद्धीकरण) क्षमता असलेल्या पल्स-जेट बॅगहाऊस डस्ट कलेक्टर्समध्ये निवडीसाठी व्हॉल्व्ह तीन वैशिष्ट्यांमध्ये उपलब्ध आहेत-20, 25 आणि 40S. व्हॉल्व्ह बॉडी आणि कव्हर उच्च घनतेसाठी डाय-कास्ट आहेत, पारदर्शक लाखेचे कोटिंग गंज प्रतिकार वाढवते. डायाफ्राम सील उत्कृष्ट कडकपणा आणि लीक-मुक्त कार्यक्षमतेसाठी मेटल-रबर कंपोझिट वापरते. इलेक्ट्रोमॅग्नेटिक पायलट हेड प्रतिसादात्मक आणि विश्वासार्ह ऑपरेशनसह मजबूत चुंबकीय पुल वितरित करते. वाल्व उत्कृष्ट ओपनिंग कार्यप्रदर्शन प्रदर्शित करते, रेट केलेल्या व्होल्टेजच्या 85% वर विश्वासार्हपणे उघडते. हे 0.15 MPa हवेच्या दाबावर विश्वासार्हपणे सील करून उत्कृष्ट बंद कामगिरी देखील प्रदर्शित करते.

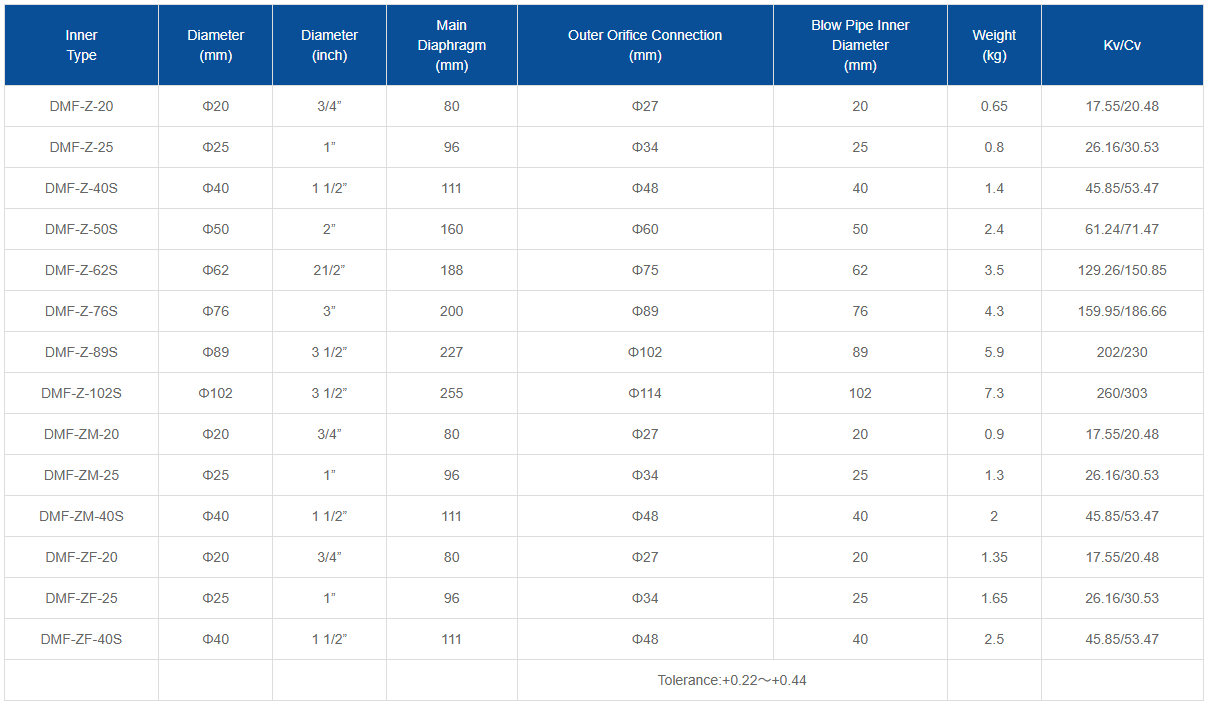

पॅरामीटर्स

कामाचे तत्व

डायाफ्राम इलेक्ट्रोमॅग्नेटिक पल्स वाल्वला पुढील आणि मागील चेंबरमध्ये विभाजित करतो. जेव्हा कंप्रेस्ड हवा थ्रॉटल होलद्वारे मागील चेंबरमध्ये पुरविली जाते, तेव्हा मागील चेंबरचा दाब डायफ्रामला वाल्व आउटलेट सील करण्यास भाग पाडतो, इलेक्ट्रोमॅग्नेटिक पल्स वाल्व "बंद" स्थितीत ठेवतो. जेव्हा पल्स जेट कंट्रोलरकडून विद्युत सिग्नल बंद होतो, तेव्हा सोलेनोइड वाल्व्ह आर्मेचर रीसेट होते. मागील चेंबर व्हेंट बंद होते आणि मागील चेंबरमध्ये वाढलेला दबाव डायफ्रामला वाल्व आउटलेट सील करण्यास भाग पाडतो, सोलेनोइड वाल्व "बंद" स्थितीत परत करतो. इलेक्ट्रोमॅग्नेटिक पल्स व्हॉल्व्ह इलेक्ट्रिकल सिग्नलद्वारे वाल्व बॉडीचे रिलीफ पोर्ट उघडणे आणि बंद करणे नियंत्रित करते. व्हॉल्व्ह रिलीफ दरम्यान, मागील चेंबरमधील दाबयुक्त वायू बाहेर काढला जातो, तर समोरच्या चेंबरमधील दाबयुक्त वायू डायाफ्रामच्या व्हॅक्यूम पोर्टद्वारे थ्रॉटल केला जातो, नाडी वाहण्यास सुरुवात करण्यासाठी डायाफ्राम उचलतो. जेव्हा व्हॉल्व्ह बॉडी अनलोडिंग थांबवते, तेव्हा दाब असलेला वायू ओलसर छिद्रातून मागील चेंबर वेगाने भरतो. व्हॉल्व्ह बॉडीच्या विरूद्ध डायाफ्रामच्या दोन्ही बाजूंच्या बल-असर क्षेत्रांमधील फरकामुळे, मागील चेंबरमधील गॅस फोर्स प्रबळ होते. हे वाल्वच्या डिस्चार्ज पोर्टवरील डायाफ्राम विश्वसनीयपणे बंद करते, पल्स वाल्वचे डिस्चार्ज थांबवते.

अर्ज क्षेत्रे

धूळ काढण्याची उपकरणे क्षेत्र

बॅगहाऊस डस्ट कलेक्टर्स: पल्स-जेट क्लिनिंग सिस्टमचा मुख्य घटक म्हणून, ही युनिट्स पल्स-जेट कंट्रोलर्सद्वारे नियंत्रित केली जातात ज्यामुळे फिल्टर बॅगमध्ये संकुचित हवा क्रमशः उडते, धूळ संग्राहकाचा प्रतिकार पूर्वनिर्धारित मर्यादेत राखला जातो. हे सातत्यपूर्ण प्रक्रिया क्षमता आणि धूळ संकलन कार्यक्षमतेची खात्री देते, ज्यामुळे ते खाणकाम, बांधकाम साहित्य, धातूशास्त्र आणि रासायनिक उद्योगांमध्ये धूळ नियंत्रणासाठी मोठ्या प्रमाणावर वापरले जातात.

एअर-बॉक्स पल्स डस्ट कलेक्टर्स: एअर-बॉक्स पल्स डस्ट कलेक्टर्सच्या पल्स-जेट सिस्टममध्ये विशिष्ट उजव्या कोनातील DMF-Z पल्स व्हॉल्व्ह एकत्रित केले जाऊ शकतात, कार्यक्षम धूळ काढण्यासाठी एअर-बॉक्सच्या संरचनेसह एकत्रितपणे कार्य करतात.

हवा शुद्धीकरण क्षेत्र

औद्योगिक हवा शुद्धीकरण उपकरणे: वायुप्रवाह नियंत्रित करण्यासाठी, फिल्टर पृष्ठभागावरील धूळ काढून टाकण्यासाठी, शुद्धीकरण कार्यक्षमता वाढविण्यासाठी आणि फिल्टरचे आयुष्य वाढवण्यासाठी वापरले जाते. इलेक्ट्रॉनिक्स, फार्मास्युटिकल्स आणि फूड प्रोसेसिंग यासारख्या कडक हवा स्वच्छतेच्या आवश्यकता असलेल्या उद्योगांसाठी योग्य.

व्यावसायिक हवा शुद्धीकरण प्रणाली: शॉपिंग मॉल्स, हॉटेल्स, कार्यालयीन इमारती आणि तत्सम ठिकाणांसाठी हवा शुद्धीकरण उपकरणांमध्ये, DMF-Z पल्स व्हॉल्व्ह कार्यक्षम हवा फिल्टरेशन आणि शुद्धीकरण साध्य करण्यात मदत करतात.

रासायनिक उद्योग

गॅस पृथक्करण आणि शुद्धीकरण: रासायनिक उत्पादनादरम्यान गॅस पृथक्करण युनिट्समध्ये गॅस प्रवाह आणि दाब तंतोतंत नियंत्रित करण्यासाठी, पृथक्करण प्रक्रियेत स्थिरता आणि कार्यक्षमता सुनिश्चित करण्यासाठी वापरली जाते.

अणुभट्टी गॅस नियंत्रण: रासायनिक अणुभट्ट्यांमध्ये, ते गॅस इनलेट/आउटलेट आणि स्थिर प्रतिक्रिया स्थिती राखण्यासाठी दाब नियंत्रित करते, प्रतिक्रिया गुणवत्ता आणि सुरक्षितता वाढवते.

ऊर्जा क्षेत्र

थर्मल पॉवर प्लांट्स: ज्वलन प्रक्रिया ऑप्टिमाइझ करण्यासाठी, ऊर्जा कार्यक्षमता सुधारण्यासाठी आणि प्रदूषक उत्सर्जन कमी करण्यासाठी दहन वायू आणि वाफेचा प्रवाह नियंत्रित करते.

गॅस शुध्दीकरण प्रणाली: गॅसची गुणवत्ता सुनिश्चित करण्यासाठी आणि पर्यावरणीय प्रदूषण कमी करण्यासाठी गॅस शुद्धीकरणादरम्यान धूळ आणि कण काढून टाकण्याचे व्यवस्थापन करते.

धूळ पुनर्प्राप्ती प्रणाली

कार्यक्षम धूळ पुनर्प्राप्ती आणि पुनर्वापरासाठी गॅस प्रवाह, दाब आणि तापमान नियंत्रित करण्यासाठी, एक्झॉस्ट प्रदूषण कमी करण्यासाठी वापरले जाते. सिमेंट, सिरॅमिक्स, काच आणि संबंधित उद्योगांमध्ये धूळ पुनर्प्राप्ती टप्प्यात लागू.

द्रव नियंत्रण प्रणाली

औद्योगिक उत्पादनात द्रव आवक आणि बहिर्वाह तंतोतंत नियंत्रित करण्यासाठी इलेक्ट्रोमॅग्नेटिक शक्तीचा वापर करा. रासायनिक, फार्मास्युटिकल, अन्न प्रक्रिया आणि तत्सम उद्योगांसाठी द्रव हस्तांतरण आणि मीटरिंग सिस्टममध्ये वापरले जाते.
